거푸집 동바리란 무엇이며 동바리에 작용하는 하중, 동바리로 사용하는 파이프 서포트 설치기준, 동바리 해체시기를 결정하는 요인은 무엇인지 알아보겠습니다.

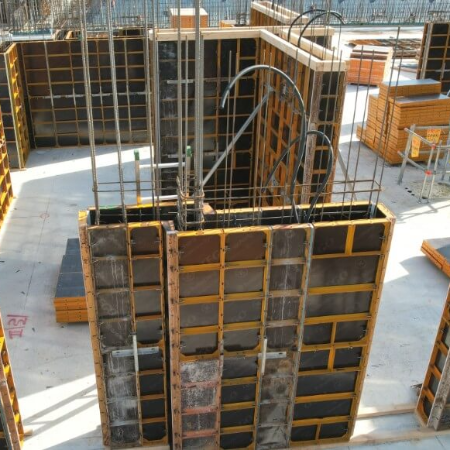

거푸집 동바리
먼저 거푸집이란 부어넣는 콘크리트가 소정의 형상, 치수를 유지하며 콘크리트가 적합한 강도에 도달하기 까지 지지하는 가설구조물의 총칭하는 것 입니다.
그리고 동바리는 거푸집안에 들어가는 부재로 타설된 콘크리트가 소정의 강도를 얻을 때까지 거푸집 및 장선, 멍에를 적정한 위치에 유지시키고 상부 하중을 지지하기 위한 역활을 합니다.
거푸집 동바리에 작용하는 하중
거푸집 및 지보공 시공 시 고려해야 하는 하중은 크게 3가지 입니다.
1. 연직(수직)하중
- 타설콘크리트 고정하중
- 타설시 충격하중
- 작업원 등의 작업하중
2. 수평하중(횡방향 하중)
- 작업할 때의 진동, 충격, 시공오차 등에 기인되는 횡방향 하중
- 횡방향 하중 이외에 필요에 따라 풍압, 유수압, 지진 등
- 콘크리트 측압: 굳지 않은 콘크리트의 측압
- 풍하중(물체에 바람이 부딪힐 때 바람에 의하여 물체에 발생하는 하중)
3. 특수하중
- 편심하중
- 콘크리트 내부 매설물의 양압력
- 포스트텐션(post tension) 시에 전달되는 하중
- 작업하중 이외의 충격하중
- 진동다짐에 의한 하중
- 적설하중
- 교통하중, 인접건물하중
거푸집동바리 안전조치
1. 거푸집 동바리 조립시 준수사항
- 깔목의 사용, 콘크리트의 타설, 말뚝박기등 동바리의 침하를 방지하기 위한 조치를 할 것
- 상부하중을 견딜 수 있는 견고한 받침대를 설치할 것
- 동바리의 상하 고정 및 미끄럼 방지를 하고, 하중의 지지상태를 유지할 것
- 강재와 강재의 접속부 및 교차부는 볼트 클램핑등 전용철물을 사용하여 단단하게 연결할 것

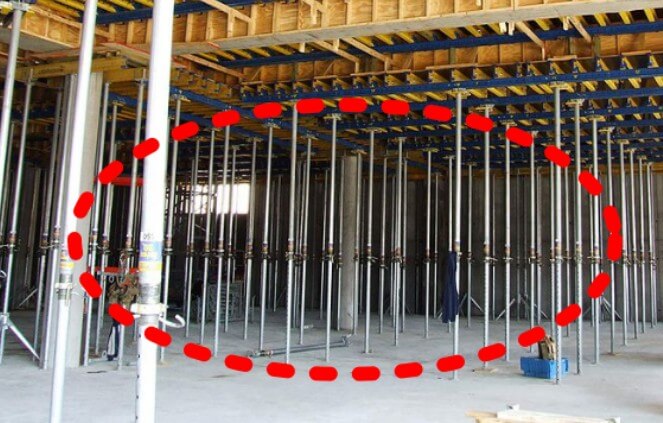

2. 동바리로 사용하는 파이프 서포트 설치기준
- 파이프서포트를 3개이상 이어서 사용하지 말것
- 파이프 서포트를 이어서 사용할 경우 4개이상의 볼트 또는 전용철물을 사용할 것
- 높이 3.5m 를 초과화는 경우 높이 2m 이내마다 수평연결재를 2개 방향으로 만들고 수평연결재의 변위를 방지할 것
3. 동바리로 사용하는 강관틀
- 강관틀과 강관틀 사이에 교차가새를 설치할 것
- 최상층 및 5층 이내마다 거푸집 동바리의 측면과 틀면의 방향 및 교차가새의 방향에서 5개 이내마다 수평연결재를 설치할 것
- 최상층 및 5층 이내마다 거푸집 동바리의 틀면의 방향에서 양단 및 5개 틀 이내마다 교차가새의 방향으로 띠장틀을 설치할 것
동바리 해체시기를 결정하는 요인
- 시방서 상의 거푸집 존치기간의 변화
- 콘크리트 강도실험의 결과
- 동절기일 경우 적산온도
